Nel mondo dell’automazione industriale, l’efficienza e la precisione dei processi produttivi dipendono sempre più dall’uso di tecnologie avanzate. Tra queste, i PLC (Programmable Logic Controller), o controllori logici programmabili, rappresentano una delle soluzioni più diffuse e affidabili per la gestione e il controllo automatico di macchine e impianti. Grazie alla loro capacità di elaborare segnali provenienti da sensori e attuatori, i PLC garantiscono il funzionamento ottimale di linee di produzione, sistemi di movimentazione, impianti di confezionamento e molte altre applicazioni industriali.
Ma cos’è esattamente un PLC e come funziona? Quali sono i suoi vantaggi rispetto ad altri sistemi di controllo? E come scegliere il modello più adatto alle proprie esigenze?
In questo articolo proveremo ad approfondire:
- Il significato di PLC, la sua architettura e il ruolo che svolge nei processi di automazione.
- Come funziona un PLC, illustrando il ciclo operativo e le sue principali componenti hardware e software.
- Le tipologie di PLC, evidenziando le differenze tra PLC compatti, modulari e industriali.
- I vantaggi e le eventuali limitazioni di questa tecnologia rispetto ai sistemi tradizionali.
- Le principali applicazioni dei PLC, spiegando come vengono utilizzati in diversi contesti produttivi.
- I criteri per scegliere il PLC più adatto in base alle specifiche esigenze dell’impianto.
Se stai cercando una guida sui PLC… sei nel posto giusto!
Cosa si intende per PLC (Programmable Logic Controller)
Partiamo dalle basi: il PLC (Programmable Logic Controller), in italiano controllore logico programmabile, è un dispositivo elettronico progettato per il controllo e l’automazione dei processi industriali. Il suo compito principale è gestire e coordinare il funzionamento di macchine e impianti, garantendo efficienza, precisione e sicurezza.
L’acronimo PLC nasce per indicare un sistema di controllo programmabile, a differenza dei circuiti elettrici tradizionali basati su relè e temporizzatori fissi. Questa caratteristica permette di modificare il comportamento del sistema semplicemente aggiornando il programma di controllo, senza la necessità di intervenire sull’hardware.
Si definisce “controllore logico programmabile” perché il PLC elabora informazioni seguendo una logica predefinita, che può essere personalizzata attraverso un software. Questo lo distingue dai sistemi di controllo statici, offrendosi come una soluzione flessibile e adattabile a diverse applicazioni industriali.
I PLC vengono utilizzati in una vasta gamma di settori, tra cui, ad esempio: l’automazione industriale, per il controllo delle linee di produzione; la gestione degli impianti energetici, in cui vengono impiegati per il monitoraggio e la regolazione del consumo di energia; l’industria chimica e farmaceutica, in cui si utilizzano per garantire precisione nei processi produttivi; il settore logistico, per la movimentazione e smistamento automatico dei materiali.
Grazie alla loro affidabilità, modularità e programmabilità, i PLC sono diventati uno standard nell’automazione moderna, sostituendo progressivamente i sistemi di controllo tradizionali.
Come funziona un PLC
Il funzionamento di un controllore logico programmabile si basa su un ciclo operativo continuo, composto da tre fasi principali: acquisizione dei segnali di ingresso, elaborazione logica e attivazione delle uscite. Questo processo viene eseguito in millisecondi e assicura così una risposta rapida ai cambiamenti del sistema.
Acquisizione dati (Input)
Il PLC riceve segnali da sensori, pulsanti, interruttori e altri dispositivi di ingresso. Questi segnali possono essere digitali (ON/OFF) o analogici (valori variabili, come temperatura o pressione).
Elaborazione del programma
La CPU (Central Processing Unit) del PLC esegue le istruzioni contenute nel programma, analizzando i dati ricevuti dagli ingressi e determinando le azioni da compiere in base alla logica preimpostata. Il programma è scritto utilizzando linguaggi standard come Ladder Diagram (LD), Structured Text (ST) o Function Block Diagram (FBD), Instruction list (IL), Sequential function chart (SFC).
Attivazione delle uscite (Output)
Dopo aver elaborato i dati, il PLC invia comandi ai motori, valvole, relè, attuatori o altri dispositivi, modificando lo stato del sistema in base alle condizioni di funzionamento.
Questo ciclo di lettura, elaborazione e scrittura si ripete continuamente e permette così al PLC di reagire in tempo reale alle variazioni del processo.
Com’è fatto un controllore logico programmabile
Il PLC si compone di unità hardware e software, progettate per lavorare insieme e garantire il controllo automatico dei processi. Ha un’architettura modulare che consente un’elevata flessibilità e adattabilità alle esigenze specifiche di ogni impianto.
Quali sono le principali componenti di un PLC?
- CPU (Central Processing Unit): è il cervello del PLC, responsabile dell’elaborazione dei dati e dell’esecuzione del programma di controllo.
- Moduli di ingresso (Input): ricevono segnali da sensori, interruttori e dispositivi di rilevamento.
- Moduli di uscita (Output): inviano comandi a motori, valvole, attuatori e altri dispositivi di controllo.
- Memoria: in cui sono conservati il programma utente, i dati operativi e i registri di sistema.
- Interfacce di comunicazione: permettono la connessione con altri dispositivi industriali e sistemi di supervisione (SCADA, HMI, reti industriali).
- Alimentazione: fornisce energia al PLC e ai moduli collegati, con tensioni tipiche di 24V DC o 230V AC.
Questi elementi lavorano in sinergia, permettendo al PLC di acquisire dati, elaborarli secondo una logica predefinita e inviare istruzioni ai dispositivi controllati, garantendo automazione, sicurezza ed efficienza nei processi industriali.
Componenti Hardware
I PLC si caratterizzano anche per le diverse componenti hardware, ognuna delle quali ha una funzione specifica per garantire il controllo e l’automazione dei processi industriali.
CPU
è il cervello del PLC, basata su una logica programmabile con funzionalità base di memorizzazione ed accesso ad I/O, nonché bootloader, con una zona di memoria a disposizione del programma utente, cioè del programma di automazione, responsabile dell’elaborazione delle istruzioni.
Moduli di Ingresso (Input)
ricevono segnali dai dispositivi di campo, traducendoli in dati comprensibili per la CPU. Possono essere:
- digitali: ricevono segnali ON/OFF (es. pulsanti, interruttori, sensori di prossimità).
- analogici: elaborano valori continui (es. temperatura, pressione, livello, flusso).
Moduli di Uscita (Output)
trasmettono i comandi della CPU ai dispositivi di attuazione. Anche in questo caso, esistono due tipologie principali:
- digitali: attivano o disattivano dispositivi come relè, motori, elettrovalvole.
- analogiche: controllano dispositivi che richiedono regolazioni variabili (es. inverter, valvole proporzionali).
Memoria
suddivisa in diverse sezioni:
- Memoria programma: conserva il codice eseguibile che definisce il comportamento del PLC.
- Memoria dati: contiene variabili temporanee, registri di stato e valori operativi.
- Memoria di backup: interviene nella protezione di dati critici nel caso di guasti o spegnimenti improvvisi.
Interfacce di Comunicazione
Un PLC può essere dotato di porte di comunicazione per connettersi con altri dispositivi industriali. Le interfacce più comuni sono Ethernet per comunicazione in rete, RS485, RS232 per comunicazioni seriali; la comunicazione con altri PLC, HMI, SCADA, ecc., avviene tramite protocolli standard come ad esempio: Profibus, Modbus TCP/IP, Modbus RTU, CANopen, Can Bus, Profinet e DeviceNet
Alimentazione
Il PLC necessita di una fonte di alimentazione stabile per il funzionamento dei suoi moduli. Solitamente le tensioni di alimentazione più comuni sono la 24V DC, uno standard nell’automazione industriale e la 230V AC, utilizzata in alcune applicazioni specifiche
Tutte queste componenti hardware lavorano in sinergia per garantire il corretto funzionamento del PLC, assicurando una gestione efficace dei processi automatizzati.
Componenti Software
Oltre all’hardware, un controllore logico programmabile si basa su una serie di componenti software fondamentali per la sua programmazione, gestione e diagnostica. Il software permette di scrivere, testare e monitorare il funzionamento del PLC, adattandolo alle esigenze specifiche dell’impianto.
Le principali componenti software di un PLC:
Grazie a questi componenti software, un PLC può essere configurato e personalizzato per gestire qualsiasi processo industriale con precisione ed efficienza.
- Sistema Operativo del PLC
Ogni PLC è dotato di un sistema operativo proprietario, che gestisce:
✔️
✔️
✔️
✔️
L’esecuzione del programma utente
La gestione della memoria e delle variabili
La comunicazione con i moduli di ingresso/uscita e altri dispositivi
Il ciclo di scansione del PLC (lettura ingressi → elaborazione → aggiornamento uscite)
- Ambiente di Sviluppo (Software di Programmazione PLC)
Per programmare un PLC è necessario un software di sviluppo (IDE – Integrated Development Environment) fornito solitamente dal produttore del PLC.
Questi software consentono di:
✔️
✔️
✔️
Scrivere il codice PLC utilizzando diversi linguaggi di programmazione
Simulare il funzionamento del programma prima dell’implementazione
Diagnosticare errori e monitorare le variabili in tempo reale
3. I linguaggi di programmazione di un PLC
Il software di un PLC è sviluppato utilizzando linguaggi standardizzati dalla norma IEC 61131-3, che definisce i linguaggi principali:
✔️
✔️
✔️
✔️
✔️
Ladder Diagram (LD): linguaggio grafico basato sulla logica a relè, il più diffuso nel settore industriale
Structured Text (ST): linguaggio testuale simile al Pascal, utile per operazioni complesse e matematiche
Function Block Diagram (FBD): linguaggio grafico che utilizza blocchi funzione per rappresentare il flusso logico
Sequential Function Chart (SFC): metodo per strutturare processi sequenziali in passi e transizioni
Instruction List (IL) [Obsoleto]: linguaggio basato su comandi assembler, ormai poco utilizzato
- Software di Supervisione e Diagnostica
Per monitorare il funzionamento del PLC in tempo reale vengono utilizzati software di supervisione.
Tra i principali:
✔️
✔️
✔️
SCADA (Supervisory Control and Data Acquisition): sistemi avanzati per il controllo e la raccolta dati
HMI (Human Machine Interface): interfacce grafiche che consentono agli operatori di interagire con il PLC
Software di diagnostica: strumenti per individuare guasti, analizzare log di eventi e ottimizzare le prestazioni del sistema
Grazie a questi componenti software, un PLC può essere configurato e personalizzato per gestire qualsiasi processo industriale con precisione ed efficienza.
I linguaggi di programmazione di un PLC
La programmazione di un PLC avviene attraverso linguaggi specifici definiti dallo standard IEC 61131-3, che ne garantisce la compatibilità tra diversi produttori. Questi linguaggi permettono di definire la logica operativa del PLC e variano in base alla complessità del sistema e alle esigenze applicative.
Tra i principali linguaggi di programmazione utilizzati nei PLC:
- Ladder Diagram (LD) – Il più diffuso
- Cos’è: Un linguaggio grafico basato sulla logica a relè, progettato per essere facilmente comprensibile dagli elettricisti e dagli ingegneri di automazione.
- Come funziona: Utilizza contatti e bobine per rappresentare circuiti logici, simulando il funzionamento dei relè elettromeccanici.
- Quando si usa: Ideale per il controllo di macchine industriali, sequenze di operazioni e logiche semplici.
2. Structured Text (ST) – Il più potente
- Cos’è: Un linguaggio testuale simile al Pascal o al C, che permette di scrivere istruzioni complesse.
- Come funziona: Utilizza variabili, condizioni IF-THEN-ELSE, cicli FOR e WHILE per gestire logiche avanzate.
- Quando si usa: Adatto per calcoli matematici complessi, gestione di array, manipolazione di stringhe e algoritmi avanzati.
3. Function Block Diagram (FBD) – Per logiche modulari
- Cos’è: Un linguaggio grafico basato su blocchi funzione interconnessi, simile ai diagrammi di flusso.
- Come funziona: Ogni blocco rappresenta un’operazione (ad esempio AND, OR, temporizzatori, contatori) che può essere combinata con altre.
- Quando si usa: Ottimo per applicazioni ripetitive, gestione di motori e sistemi di regolazione PID.
4. Sequential Function Chart (SFC) – Per processi sequenziali
- Cos’è: Un linguaggio grafico che suddivide il programma in passi (Step) e transizioni (Transition).
- Come funziona: Ogni passo rappresenta un’azione, e la transizione definisce le condizioni per passare da uno stato all’altro.
- Quando si usa: Ideale per processi sequenziali, come il riempimento di bottiglie, il confezionamento o la gestione di cicli produttivi.
5. Instruction List (IL) – Stile assembler
- Cos’è: Un linguaggio testuale basato su comandi a basso livello, simile all’assembly.
- Come funziona: Utilizza istruzioni mnemoniche (LOAD, STORE, ADD, SUB) per controllare le operazioni del PLC.
- Quando si usa: Offre un controllo dettagliato sulle operazioni dei PLC ed è particolarmente utile per ottimizzare le prestazioni e la velocità di esecuzione dei programmi.
Tipi di PLC
I PLC (controllori logici programmabili) possono essere classificati in diverse categorie a seconda di alcuni criteri, tra cui l’architettura, la scalabilità, l’ambiente di applicazione e le prestazioni. La scelta del tipo di PLC dipende dalle esigenze specifiche dell’impianto e dalla complessità del processo da automatizzare.
Le principali classificazioni dei PLC:
In base all’architettura

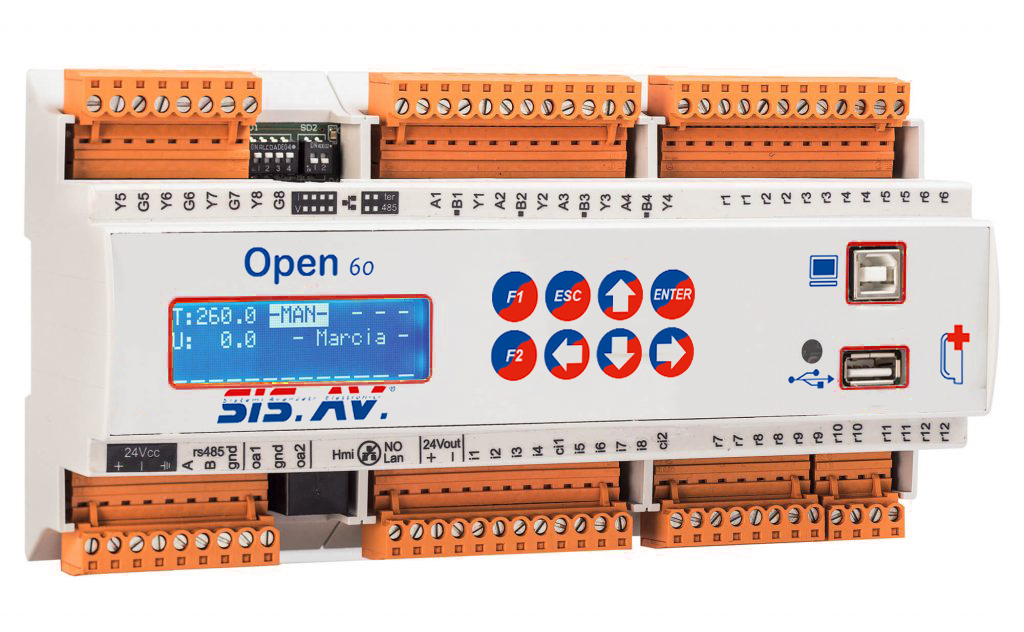

- PLC compatti: Unità all-in-one con CPU, ingressi/uscite (I/O) e alimentazione integrate in un unico modulo. Sono adatti per applicazioni di piccola e media scala.
- PLC modulari: Composti da più moduli separati (CPU, I/O, alimentazione, comunicazione), offrono maggiore flessibilità ed espandibilità per impianti complessi.
- PLC rack-based: Sistemi avanzati montati su rack industriali, con capacità di elaborazione elevate e possibilità di integrazione con reti e sistemi SCADA.
A seconda delle prestazioni e alla capacità di elaborazione
- PLC di fascia bassa: Utilizzati per applicazioni semplici, con un numero limitato di ingressi e uscite e capacità di calcolo ridotte.
- PLC di fascia media: Offrono maggiore potenza di elaborazione e più opzioni di comunicazione, adatti per linee di produzione automatizzate.
- PLC di fascia alta: Destinati a processi complessi e critici, con elevata velocità di elaborazione, ridondanza hardware e funzioni avanzate di sicurezza.
- PLC di sicurezza (Safety PLC): Certificati per applicazioni critiche in cui è richiesta la conformità a normative di sicurezza funzionale (es. SIL, ISO 13849).
In base all’ambiente di applicazione
- PLC industriali standard: Progettati per l’automazione di impianti manifatturieri, movimentazione di materiali, packaging e lavorazione meccanica.
- PLC per ambienti gravosi: Resistenti a temperature estreme, polvere, umidità e vibrazioni, utilizzati in settori come l’industria mineraria, petrolchimica e siderurgica.
- PLC di sicurezza (Safety PLC): Certificati per applicazioni critiche in cui è richiesta la conformità a normative di sicurezza funzionale (es. SIL, ISO 13849).
Secondo la connettività e l’integrazione con altri sistemi
- PLC stand-alone: Funzionano in modo indipendente, senza necessità di connessione con altri dispositivi di controllo.
- PLC con comunicazione avanzata: Dotati di interfacce Ethernet, Profinet, Modbus o CANopen per l’integrazione con sistemi di supervisione (SCADA, HMI).
- PLC edge computing: Progettati per raccogliere ed elaborare dati direttamente sul campo, riducendo la latenza e ottimizzando la comunicazione con il cloud.
Vantaggi e Svantaggi dell’uso di un PLC
Vantaggi dell’uso di un PLC
☑️
- Affidabilità elevata: i PLC sono progettati per funzionare in ambienti industriali difficili e sono quindi resistenti a temperature estreme, vibrazioni, umidità e interferenze elettromagnetiche.
- Flessibilità e programmabilità: a differenza dei sistemi basati su logica cablata, un PLC può essere facilmente riprogrammato per adattarsi a nuove esigenze di produzione, senza interventi hardware.
- Riduzione dei costi di manutenzione: la diagnostica integrata permette di individuare rapidamente guasti o anomalie, riducendo così i tempi di fermo macchina e i costi di intervento.
- Scalabilità: i PLC modulari consentono di espandere il sistema aggiungendo nuovi moduli I/O o funzionalità avanzate senza dover sostituire l’intero impianto di controllo.
- Integrazione con altri sistemi: i moderni PLC supportano protocolli di comunicazione standard (Ethernet/IP, Modbus, Profinet, CANopen), facilitando l’integrazione con SCADA, HMI e reti aziendali.
- Precisione e velocità di esecuzione: grazie a cicli di scansione molto rapidi, i PLC garantiscono un controllo in tempo reale dei processi, migliorando l’efficienza produttiva.
- Minore ingombro rispetto ai sistemi a relè: un PLC sostituisce numerosi relè elettromeccanici, riducendo lo spazio necessario nei quadri elettrici.
- Maggiore sicurezza: i Safety PLC permettono di implementare logiche di sicurezza avanzate, riducendo il rischio di incidenti e migliorando la conformità alle normative industriali.
Svantaggi dell’uso di un PLC
❌
- Costo iniziale superiore ai sistemi tradizionali: l’investimento iniziale può essere più elevato rispetto ai sistemi a relè o ai controllori logici cablati. I PLC riducono però i costi operativi nel lungo termine.
- Necessità di competenze tecniche per la programmazione: La configurazione e la manutenzione di un PLC richiedono conoscenze specifiche sui linguaggi di programmazione e sulle reti industriali.
- Possibili limitazioni hardware nei modelli più semplici: i PLC compatti, hanno un numero limitato di ingressi/uscite e minori possibilità di espansione rispetto ai PLC modulari.
Nonostante queste limitazioni, i vantaggi offerti dai PLC in termini di affidabilità, flessibilità e integrazione li rendono la soluzione preferita per la maggior parte delle applicazioni industriali.
Applicazioni dei PLC
I PLC, grazie alla loro capacità di gestire operazioni in tempo reale e di adattarsi a esigenze specifiche.
Alcuni esempi?
Gestione di impianti di produzione automatizzati
⬇️
I PLC controllano e coordinano il funzionamento delle macchine in un impianto produttivo, regolando operazioni come l’assemblaggio, la lavorazione e il monitoraggio delle prestazioni delle attrezzature.
Automazione di processi di controllo ambientale
⬇️
I PLC vengono impiegati per regolare sistemi di ventilazione, illuminazione e distribuzione dell’energia all’interno di edifici industriali e commerciali, ottimizzando i consumi e migliorando l’efficienza operativa.
Controllo di macchine industriali complesse
⬇️
Dalla gestione di torni e fresatrici CNC alla regolazione di presse e sistemi di taglio automatizzato, i PLC garantiscono precisione e ripetibilità nelle lavorazioni meccaniche e nella produzione su larga scala
Regolazione di impianti di trattamento e distribuzione
⬇️
I PLC vengono utilizzati per monitorare e controllare impianti di depurazione delle acque, stazioni di pompaggio e reti di distribuzione, garantendo la continuità del servizio e l’ottimizzazione delle risorse.
Integrazione con sistemi di sicurezza industriale
⬇️
I PLC di sicurezza vengono utilizzati per gestire dispositivi di emergenza, blocchi di sicurezza, interblocchi e sistemi di arresto automatico in caso di anomalie, migliorando la protezione degli operatori e delle attrezzature.
Grazie alla loro versatilità, i PLC rappresentano una soluzione indispensabile in tutti quei contesti in cui è necessario automatizzare, controllare e ottimizzare operazioni industriali in modo efficiente e sicuro.
Scegliere il controllore logico programmabile più adatto alle proprie esigenze
La scelta del PLC (controllore logico programmabile) più adatto dipende da diversi fattori tecnici e operativi, che devono essere attentamente valutati in base all’applicazione specifica. Per garantire un controllo efficiente e affidabile, è essenziale selezionare un dispositivo che risponda ai requisiti dell’impianto in termini di scalabilità, capacità di elaborazione, interfacce di comunicazione e ambiente di utilizzo
I criteri di scelta di un PLC:
Destinazione d’uso e complessità dell’applicazione
Il primo aspetto da considerare è il tipo di processo da automatizzare. Per applicazioni di piccola e media scala, dove è richiesto un sistema di automazione semplice, economico e pronto all’uso, i PLC compatti rappresentano un’ottima scelta. Grazie alla semplicità di integrazione e alla loro struttura all-in-one riducono lo spazio nei quadri elettrici e semplificano l’installazione, mantenendo comunque un livello di prestazioni adatto a molte applicazioni industriali.
Numero di ingressi/uscite (I/O)
È fondamentale determinare quanti sensori, attuatori e altri dispositivi dovranno essere collegati al PLC. I PLC compatti offrono un numero predefinito di ingressi e uscite, risultando ideali per sistemi con esigenze contenute e ben definite.
Espandibilità e modularità
Per applicazioni future che potrebbero richiedere un’espansione del sistema, è importante valutare se il PLC consente l’aggiunta di moduli I/O o se è necessario adottare soluzioni modulari più avanzate.
Capacità di elaborazione e velocità di scansione
Il PLC deve garantire una velocità di esecuzione adeguata per rispondere in tempo reale ai cambiamenti del processo. I PLC compatti sono ottimizzati per applicazioni standard, offrendo un equilibrio tra prestazioni e semplicità d’uso.
Connettività e protocolli di comunicazione
Se il PLC deve integrarsi con altri dispositivi o sistemi di supervisione (SCADA, HMI, reti industriali), è essenziale verificare il supporto a protocolli come Ethernet/IP, Modbus, Profinet o CANopen. I PLC compatti offrono soluzioni con connettività preconfigurata per garantire una rapida integrazione.
Condizioni ambientali e robustezza
In ambienti industriali gravosi, è necessario scegliere un PLC con grado di protezione adeguato (IP20, IP65 o superiore) e resistenza a fattori esterni come temperatura, polvere e vibrazioni.
Valutando attentamente questi criteri, è possibile individuare il PLC più adatto alle proprie esigenze, ottimizzando l’efficienza del processo produttivo e riducendo i costi di gestione e manutenzione.
In conclusione, i PLC sono il cuore dell’automazione industriale moderna. Grazie alla loro affidabilità, flessibilità e capacità di integrazione, questi dispositivi permettono di ottimizzare i processi produttivi, migliorare l’efficienza operativa e garantire un controllo preciso e sicuro delle macchine e degli impianti.
Ogni settore industriale ha necessità specifiche e la scelta del giusto PLC può fare la differenza in termini di produttività e competitività!
Investire in una soluzione di automazione basata su PLC significa ridurre i costi di manutenzione, migliorare la qualità della produzione e adattarsi con maggiore agilità alle evoluzioni del mercato. Con la continua innovazione tecnologica, i PLC diventano sempre più avanzati, offrendo funzionalità di connettività e diagnostica predittiva che aprono nuove prospettive per l’industria 4.0.
